Conversor de Nível Lógico Bidirecional I2C 5V - 3,3V

Código: 118

R$ 5,20

Qtde: Comprar Estoque: Disponível

R$ 5,20

Se você precisa fazer a comunicação entre dispositivos de diferentes tensões (5V e 3,3V), você poderá usar este módulo para torná-los compatíveis. Este módulo converte o nível lógico de 3,3V para 5V e vice-versa e é bidirecional.

Este módulo pode ser usado para realizar a interligação entre o canal I2C, SPI, Serial RS232 e outros entre o microcontrolador e outros módulos como bluetooth, módulo ethernet e etc, quando um dos dispositivos for 3,3V e o outro 5V.

Este módulo também permite a comunicação entre dispositivos 2,8V e 1,8V.

O módulo usa um transistor de efeito de campo para a conversão em cada canal. Ele possui 4 canais independentes.

Muito fácil de ser usado. O módulo precisa ser alimentado com as duas tensões (3,3V e 5V) para poder funcionar. Onde está escrito 'High Voltage', deve ser ligado 5V e onde está escrito 'Low voltage' deve ser ligado 3,3V. A entrada/saída 3,3V fica do mesmo lado que a alimentação 3,3V e o mesmo para os 5V.

Especificações:

Tipo: Conversor de nível lógico
Base de conversão: Transistor de efeito de campo
Número de canais: 4
Tensões: 5V - 3,3V (2,8V - 1,8V)

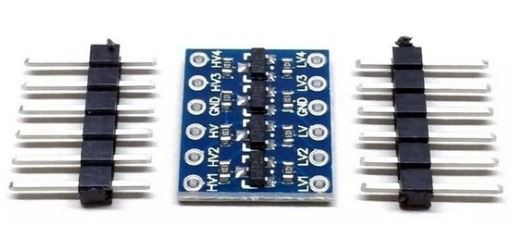

Acompanha:

01 Conversor De Nível Lógico Bidirecional I2c 5v - 3,3v
02 Barra de Pinos com 6 vias
