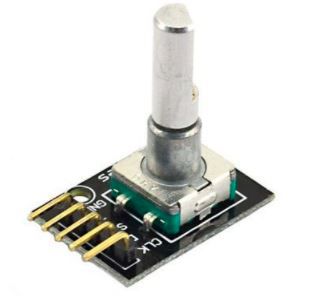

Encoder Decoder Rotacional KY-040

Código: 166

R$ 9,40

Qtde: Comprar Estoque: Disponível

R$ 9,40

Este é um encoder rotatívo comumente usado para medir movimento rotacional de um eixo, pois converte movimentos rotativos em impulsos elétricos de onda quadrada, gerando assim uma quantidade exata de impulsos por volta, que neste caso são 20 pulsos por resolução.

Com estes impulsos você pode facilmente calcular o deslocamento, além é claro de determinar posição e direção pelo código gray. Este encoder também possui um botão extra, basta pressionar o eixo.

Especificações:

Modelo: Keyes KY-040
Resolução: 20 pulsos por revolução
Tensão de operação: 5V
Corrente max: 10mA
Rotação contínua (sem limite)
Dimensões: 32 x 19 x 30mm
Peso: 10g

Pinagem:

CLK: Pulso do clock. Tem resistor pullup de 10K com VCC
DT: Pulso de direção. Tem resistor pullup de 10K com VCC
SW: Conecta pino ao GND quando eixo pressionado
- +: VCC
- GND: GND

Acompanha:

01 Módulo Encoder Rotativo Rotary Decoder Sensor Ky-040

O Encoder Rotativo KY-040 é amplamente utilizado para medir movimento rotacional de eixos, convertendo a rotação em impulsos elétricos de onda quadrada. Possui 20 pulsos por volta, permitindo o cálculo preciso de posição, deslocamento, velocidade e direção, utilizando código Gray.

Além da função rotativa, o módulo conta com um botão integrado ao eixo, ideal para aplicações como menus, seletores, controle de volume, interfaces homem-máquina (HMI) e projetos com Arduino, PIC, AVR, ESP8266 e ESP32.

A rotação é contínua, sem limite, garantindo flexibilidade em diversos tipos de projetos eletrônicos e de automação.

Especificações:

Tipo: Encoder Rotativo (Rotary Encoder)
Modelo: Keyes KY-040
Resolução: 20 pulsos por revolução (PPR)
Tensão de operação: 5V
Corrente máxima: 10 mA
Rotação: Contínua (sem fim de curso)
Botão integrado: Sim
Dimensões: 32 x 19 x 30 mm
Peso aproximado: 10 g
Compatível com diversos microcontroladores

Acompanha:

01 Módulo Encoder Rotativo KY-040
