Sensor de Ângulo Magnético AS5600 MT6701

Código: 736

R$ 32,90

até 3x de R$ 12,03

ou R$ 31,91 via Pix

Qtde: Comprar Estoque: Disponível

Parcelas
- 1x de R$ 32,90 sem juros
- 2x de R$ 17,78
- 3x de R$ 12,03
R$ 31,91
R$ 32,90
R$ 32,90

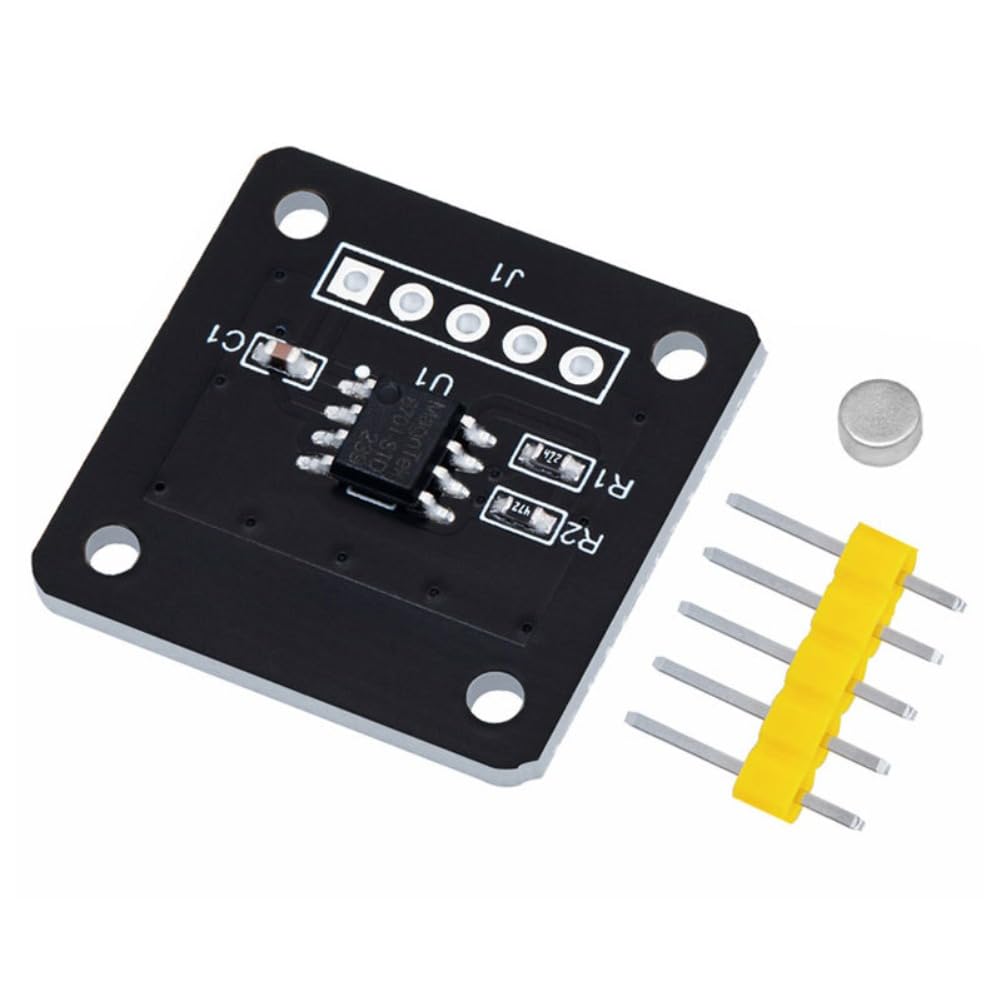

O Módulo Sensor de Ângulo Magnético MT6701 é um sensor de posição angular que utiliza tecnologia de efeito Hall diferencial para detectar a rotação de um campo magnético e medir o ângulo de forma absoluta, em uma faixa de 0° a 360°.

Com resolução digital de 14 bits, permite obter informações precisas sobre a posição angular de um eixo magnético, sendo ideal para projetos de robótica, automação, controle de motores e sistemas embarcados.

O sensor oferece diferentes opções de saída, incluindo interfaces digitais I²C/SSI, sinais incrementais ABZ/UVW, PWM e saída analógica, conforme a configuração. Essa versatilidade permite sua integração em diferentes sistemas de controle e monitoramento.

O MT6701 também possui uma saída dedicada para detecção de pressão, que pode ser utilizada em aplicações específicas de interação por rotação e acionamento por pressão magnética.

Compacto e versátil, é indicado para projetos que necessitam de medição de posição, velocidade e movimento angular.

📐 Especificações:

Tipo: Sensor de ângulo magnético absoluto
Tecnologia: Efeito Hall diferencial
Faixa de medição angular: 0° a 360°
Resolução digital: 14 bits
Tensão de operação: 3,3V a 5,0V, conforme a versão do módulo
Temperatura de operação: -40°C a +125°C
Desvio de linearidade típico: Menor que ±1°
Desvio de linearidade em toda a faixa de temperatura: Menor que ±1,5°, conforme especificação informada
Atraso do sistema: A partir de 5 µs
Velocidade máxima informada: Até 55.000 RPM, conforme condições de operação
Interfaces digitais: I²C e SSI
Saídas incrementais: ABZ e UVW
Resolução da saída ABZ: Configurável de 1 a 1024 linhas
Saída PWM: 12 bits
Saída analógica: DAC de 12 bits
Recurso adicional: Saída para detecção de pressão magnética
Memória: EEPROM integrada ao sensor
Dimensões do módulo: 23 x 23 mm

📦 Acompanha:

01 Módulo Sensor de Ângulo Magnético MT6701.
